光伏监控系统施工流程



一、熟悉设计



1、系统的容量。



2、电池板（类别、参数、数量等）。



3、组串设计（初步估算箱体的尺寸）。



4、汇流箱的数量、尺寸。



5、电缆型号、数量、大小。



6、逆变器型号、数量、尺寸。



7、并网柜数量、尺寸。



8、监控系统（有无大的液晶显示屏，考虑电源）。



9、组件固定安装形式。



10、初步拟定的设备安装位置及设备安装数量。





二、现场确认



1、确认安装场地尺寸（实际尺寸与图纸误差）。



2、安装场地有无后增的设备影响施工。



3、确定集线箱的安装位置（综合考虑布线、固定、阴影、操作）。



4、根据设备（有时包含监控电脑）数量、尺寸、摆放方式、间距要求选定配电房。



5、确定配电房的门是否够设备进入。



6、电缆走线，确认是否有现成管道或桥架能满足电缆布线。



7、并网点具体位置确认(条件允许的话提供就近并网点)。



8、大显示屏的安装位置确认。



9、电站接地位置确认





三、施工资料准备



1、根据已收集的资料，尽可能详细的绘制施工图。施工图需特别注意业主的要求（例如技术协议等）。



2、根据施工图纸制作大料表。大料表尽可能的与实际用量接近，并综合考虑合同中甲方对材料的要求。



3、根据施工图、技术协议编写《施工技术交底》。



4、根据《施工进度计划》绘制《材料进场计划》。



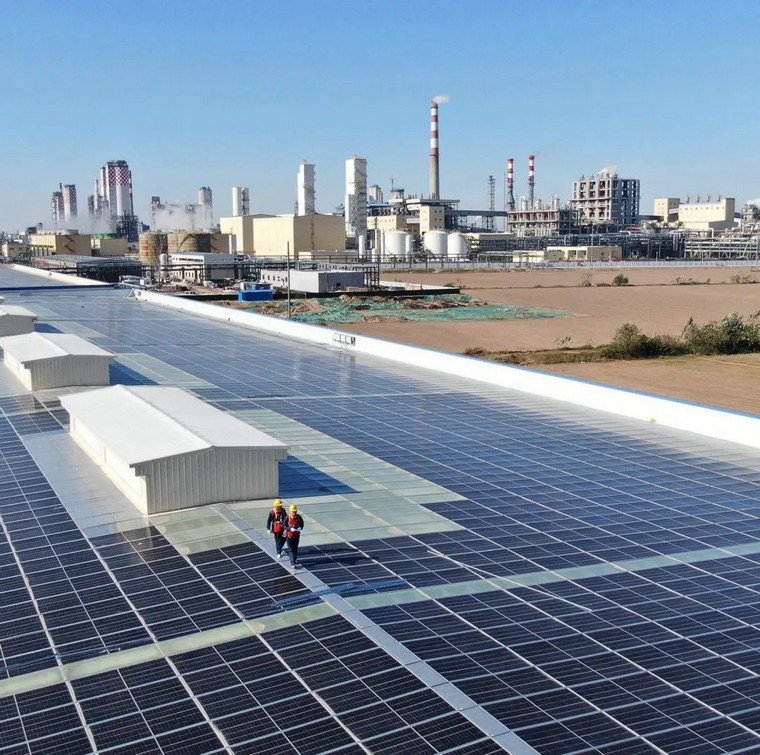

四、现场施工



施工步骤如下：



1、现场弹线定位。



2、支架、埋件安装。



3、组件安装固定。



4、线槽及走线。



5、设备安装。



6、设备接线。





五、系统调试



1、查看并处理电池板阴影问题。



2、检查各箱体内部和电池板内的接线可靠性。



3、组串电压测量。测量组串电压是否在合理范围内。



4、绝缘电阻测量。相间、相对地≥0.5MΩ，二次回路大于1MΩ（测量采用兆 欧表）。



5、接地电阻测量。所有不同用途和不同电压的电气设备应使用一个总的接地体，接地电阻值≤4Ω（测量采用接地电阻测试仪）。



6、并网运行。观察设备运行正常与否（查看设备说明书），测量逆变器的输出电流和电压，确认逆变器显示数据的准确性。



7、监控软件调试。



8、记录发电数据。





光伏发电需要安装监控吗



在光伏电站中，包括光电池阵列、汇流箱、低压直流柜、逆变柜、交流低压柜、升压变压器，直到最后产生的高压交流并入电网，在这每个环节电力参数都需要检测和控制，光伏电站微机监控系统，可实现对分布在不同区域的光伏发电站的监控，可对太阳能光伏电站里的电池阵列、汇流箱、逆变器、交直流配电柜、太阳跟踪控制系统等设备进行实时监测和控制，提供设备数据采集、解析、处理、事件产生、存储，并通过各种样式的图表、趋势、报表呈现电站的运行情况，确?？突г冻潭缘缯臼莸募嗫匦枨?。
