光伏组件的中间接线盒是什么作用，光伏板接线盒4个端子怎么接线

光伏组件接线盒的主要作用是连接和?；ぬ裟芄夥榧?，传导光伏组件所产生的电流。光伏组件接线盒作为太阳能电池组件的一个重要部件，是集电气设计、机械设计和材料应用于一体的综合性产品，为用户提供了太阳能光伏组件的组合连接方案。



太阳能电池组件接线盒是介于太阳能电池组件构成的太阳能电池方阵和太阳能充电控制装置之间的连接器，主要作用是将太阳能电池产生的电力与外部线路连接。接线盒通过硅胶与组件的背板粘在一起，组件内的引出线通过接线盒内的内部线路连接在一起，内部线路与外部线缆连接在一起，使组件与外部线缆导通。



光伏组件接线盒包括盒体，其特征在于：盒体内设有印刷线路板，印刷线路板上印制有N个汇流条连接端和两个电缆线连接端，每个汇流条连接端通过汇流条与太阳能电池组串相连，各相邻汇流条连接端之间还以二极管相连；其中汇流条连接端和电缆线连接端之间串联有电子开关，电子开关由收到的控制信号来控制其通断；第N汇流条连接端与第二电缆线连接端相连；两个电缆线连接端通过电缆线分别与外界连接；两个电缆线连接端之间还设有旁路电容。

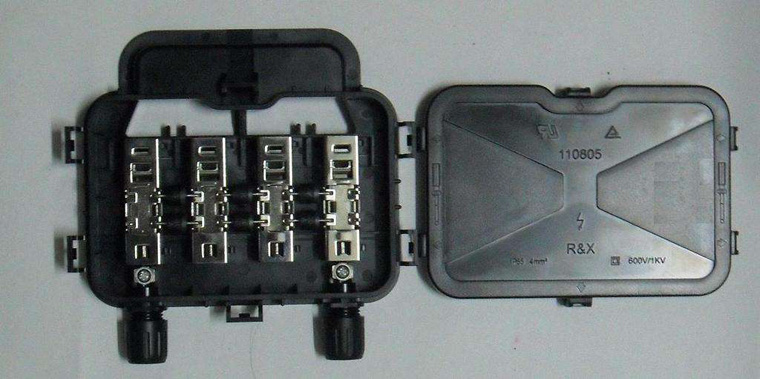

光伏板接线盒4个端子怎么接线？



光伏板接线盒4个端子光伏组件内的电池串通过引出线引出电流，并采用焊接工艺将接线盒所具有的端子板与引出线焊接在一起，用以传导电流。但是，由于在焊接过程中，存在很多不稳定因素，因此，现有光伏组件中的引出线无法按照要求准确的焊接在端子板上，并且端子板与引出线之间容易出现虚焊。当端子板与引出线之间出现虚焊时，光伏组件在工作过程中有可能出现击穿旁路二极管，甚至烧毁接线盒的问题，从而对光伏系统的发电量和安全性产生不利的影响。



红，蓝，绿线接到太阳能仪表上相应的接线柱上，白线接到黄接线柱上试试。
