4兆瓦（MW）就是4000千瓦，兆瓦是电功率单位。电站远距离输送时，电压低了损耗大， 升高电压输送损耗小这点，众所周知。例如三峡枢纽向华东电网输送电压是500KV。
光伏升压站接线原理
光伏电站电气主接线，主要是升压站的电气主接线，也称电气一次接线，是指由变压器、断路器、隔离开关、避雷器、互感器、电容器、母线、电力电缆等一次主电气设备，按照一定次序连接起来的电路，通常采用单线图表示。
进行电气一次设计时，要充分考虑供电可靠性、运行灵活性、操作简便性、经济性以及便于扩建等因素。
典型的电气主接线大致可分为两大类：按照接入点数量可分为有汇流母线的接线方式（即单个接入点）和无汇流母线的接线方式（多个接入点）。其中有汇流母线接线方式分为单（双）母线和单（双）母线分段两种方式，无汇流母线接线方式可分为外桥接线方式和内桥接线方式。

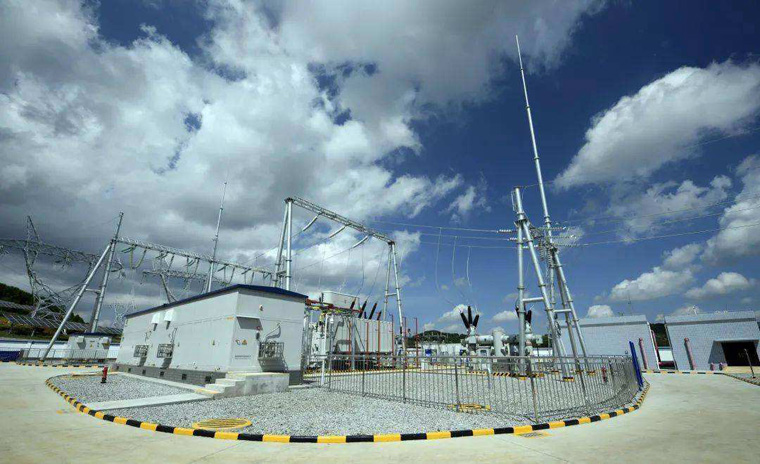

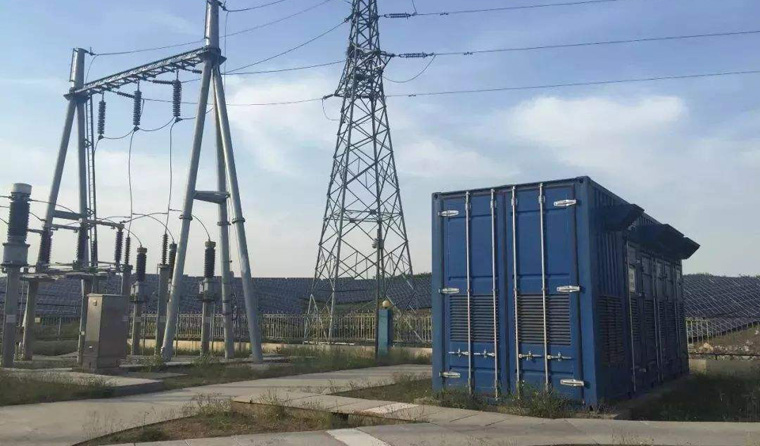

光伏升压站原理
升压站：一个使通过的电荷电压变换的整体系统。为了便于用户或用电单位的使用，把大电压变小电压，或小电压变大电压的变电设备。主要是升压，目的是减小线路电流借以减小电能的损失。
基本组成
主要一次设备有变压器、断路器、隔离开关、接地刀闸、电流互感器、电压互感器、避雷器、母线等。
升压站按升高电压的等级分有220kv升压站、330kv升压站、500kv升压站、750KV升压站。等级越高需要设备的耐压性就越强，设计要求就越高、制造设备费用也越大。
升压站一次设备：按电能量流动方向描述为：电能从发电机机端侧到主变压器，通过主变压器升压到电网上之前的这段就属于升压站的范围。电能量依次通过发电机、变压器、隔离开关、断路器、电流互感器最后上电网送至其他受电处。
升压站二次回路：?；た刂苹芈?、同期回路、直流监视回路、测量和继电?；せ芈?。
继电?；ひ话阌邢呗繁；?、断路器?；?、母线?；?、测控同期装置。
此外升压站还和DCS，NCS连接用以数据通讯和一次设备控制。
光伏（PV or photovoltaic)，是太阳能光伏发电系统(photovoltaic power system)的简称，是一种利用太阳电池半导体材料的光伏效应，将太阳光辐射能直接转换为电能的一种新型发电系统，有独立运行和并网运行两种方式。
同时，太阳能光伏发电系统分类，一种是集中式，如大型西北地面光伏发电系统；一种是分布式（以>6MW为分界），如工商企业厂房屋顶光伏发电系统，民居屋顶光伏发电系统 。
光伏升压站是给光伏升高电压用的。
